Поверка анализатора спектра R&S FSH3 в Иркутске
Назначение: для измерений и визуального наблюдения параметров спектра различных источников сигнала; измерений параметров согласования (S-параметров) 4-х или 2-х полюсных устройств в диапазоне частот 100 кГц…3 ГГц (опции FSH-K2; FSH-Z2); измерений мощности электромагнитных колебаний (с помощью измерительных преобразователей мощности FSH-Z1; FSH-Z14; FSH-Z18; FSH-Z44); приема и селективного измерения уровня входного сигнала, а также для звуковой демодуляции сигналов с частотной и амплитудной модуляцией (опция FSH-K3); измерения расстояния до неоднородности (неисправности) в коаксиальной линии передачи (опции FSH-B1; FSH-Z2), для настройки, регулировки и испытаний различных радиотехнических устройств.
Взамен № 26745-04

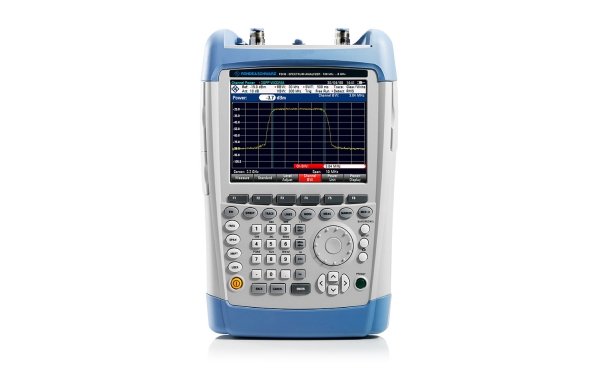

Поверка анализатора спектра R&S FSH3
Принцип действия анализатора основан на методе последовательного анализа сигнала. Анализатор представляет собой автоматически или вручную перестраиваемый супергетеродинныи приемник с индикацией выходных сигналов.
Анализатор обеспечивает:
- измерение параметров спектра непрерывных колебаний сложной формы; измерение параметров модулированных колебаний;
- измерение параметров паразитных и побочных колебаний;
- измерение полосы излучения и внеполосных излучений;
- исследование спектров повторяющихся радиоимпульсов;
- измерение интермодуляционных искажений третьего порядка четырехполюсников; управление всеми режимами работы и параметрами прибора как вручную, так и дистанционно от внешнего компьютера;
для измерений параметров согласования (8-параметров) 4-х или 2-к полюсных устройств в диапазоне частот от 10 МГц да 3 ГГц анализатор оснащен программной опцией FSH-К2 (программное обеспечение для векторных измерений коэффициента передачи и отражения) и КСВН мостом Е8Н-2 (аппаратная опция). Для калибровки анализатора при этом используются калибровочные меры (мера «короткое замыкание», мера «холостой ход» и согласованная нагрузка), входящие в комплект КСВН моста.
Поверка анализатора проводится в соответствии с документом «Анализаторы спектра портативные К88 ГН3. Методика поверки», утверждённым начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в 2007 г. и входящим в комплект поставки.
Нормативные н технические документы
- ГОСТ Р 8.562-9б. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц.
- ГОСТ 8.254-77. Приёмники измерительные, методы и средства поверки в диапазоне частот 1-37,5 ГГц.
- МИ 1700-87. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 — 18,00 ГГц.
- Техническая документация фирмы-изготовителя.
