Поверка датчика давления PBSH в Иркутске
Датчики давления серий PBS, PHT, PBSH, PFT, PBT (далее — датчики) предназначены для непрерывных измерений давления (избыточного, разрежение-избыточного, абсолютного) и преобразования измеренного давления в унифицированные выходные сигналы. Поверка датчика давления PBSH проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Описание и поверка датчика давления PBSH
Принцип действия датчиков основан на упругой деформации чувствительного элемента (мембраны). Измеряемое давление вызывает деформацию мембраны датчика, что приводит к изменению электрического сопротивления первичного преобразователя, находящегося в контакте с мембраной. Электронный модуль усиливает и преобразует изменение сопротивления первичного преобразователя в унифицированный аналоговый выходной сигнал — силы постоянного тока, напряжения или цифровой сигнал. Данный сигнал может быть обработан вторичной аппаратурой. Зависимость аналогового выходного сигнала от входной измеряемой величины давления — линейно возрастающая или линейно убывающая.

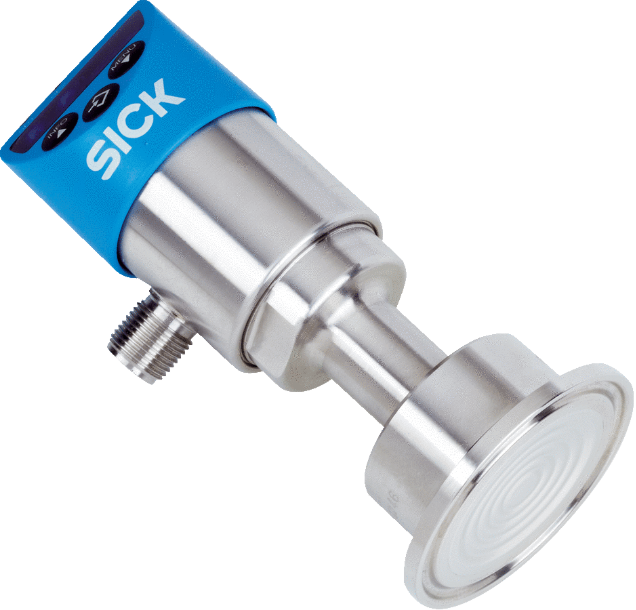

Датчики состоят из чувствительного элемента и электронного модуля, размешенных в корпусе из нержавеющей стали, разъема для электрических подключений и устройства присоединения к процессу. В некоторых модификациях в состав датчика входят дисплей с кнопками управления.
Все части, контактирующие со средой, давление которой измеряется, изготавливаются из нержавеющей стали.
Датчики выпускаются в различных исполнениях, отличающихся друг от друга конструкцией, видом измеряемого давления, диапазонами измерений и точностными характеристиками.
Присоединение датчиков может выполняться как в виде стандартного резьбового штуцера, так и в виде внешней мембраны, в зависимости от модификации.
Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-2015 не ниже IP65.
Защита от несанкционированного доступа обеспечивается конструкцией датчиков и пломбой изготовителя.
Поверка осуществляется по документу МЦКЛ.0254.МП «Датчики давления серий PBS, PHT, PBSH, PFT, PBT. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 21.09.2018 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по Приказу № 1339 от 29.06.2018 г. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа;
- рабочие эталоны 2-го разряда по ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1∙106 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на бланк свидетельства о поверке.
