Поверка измерителя-регистратора сварочных процессов ИРСП11 в Иркутске

Назначение: для измерений напряжения постоянного тока дуги и силы постоянного тока при любых типах дуговой сварки.

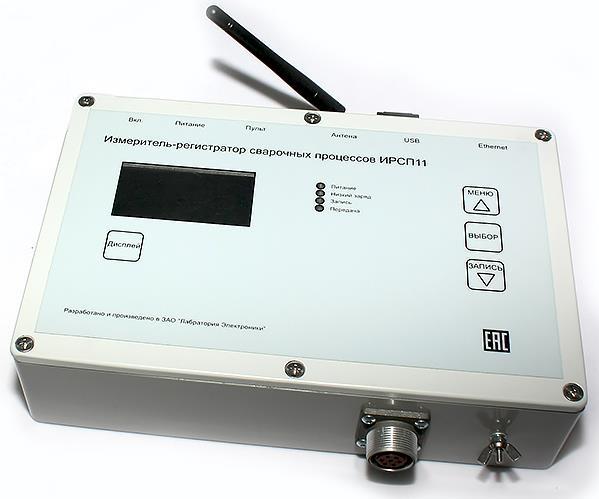

Поверка измерителя-регистратора сварочных процессов ИРСП11

Принцип действия измерителей основан на реализации закона Ома для замкнутой цепи.

Измерители обеспечивают отображение и запоминание измеренных значений напряжения и силы постоянного тока, хранение их в энергонезависимой памяти и передачу в компьютер для просмотра и дальнейшей обработки.

В процессе работы измерителей просмотр данных возможен двумя способами:

• на встроенном графическом дисплее (отображение значений напряжения и силы постоянного тока);
• через WEB интерфейс (отображение значений напряжения и силы постоянного тока и трансляция графиков напряжения и силы постоянного тока в реальном времени).

Измерители выпускаются в следующих модификациях:

• ИРСП11-Ш-500А — измеритель с выносным датчиком тока и напряжения (далее -датчиком) с шунтом на 500 А;
• ИРСП11-Д-500А — измеритель с выносным датчиком тока и напряжения, основанном на эффекте Холла, на 500 А;
• ИРСП11-Д-1000А — измеритель с выносным датчиком тока и напряжения, основанном на эффекте Холла, на 1000 А.

Для измерения силы постоянного тока силовой кабель, приложенный к свариваемому изделию, подключается к сварочным клеммам выносного датчика тока и напряжения для модификации ИРСП11-Ш-500А или пропускается через отверстие в датчике для модификаций ИРСП11-Д-500А и ИРСП11-Д-1000А. Разъем измерения напряжения постоянного тока служит для подачи напряжения с выхода сварочного источника. На цифровом индикаторе отображаются текущие значения силы тока сварки и напряжения на дуге или пункты меню. С помощью функциональных кнопок реализовано многоуровневое меню для управления измерителем.

Конструктивно измерители состоят из:

• основного блока;
• датчика (с шунтом для модификации ИРСП11-Ш-500А, с датчиком на эффекте Холла для модификаций ИРСП11-Д-500А и ИРСП11-Д-1000А);
• сетевого блока питания.

Программное обеспечение

Программное обеспечение (далее — ПО) состоит из внешнего и встроенного. Внешнее ПО (программа IRSP_Read) не является метрологически значимым и предназначено для настройки измерителей и для просмотра осциллограмм процесса сварки, записанных ИРСП11. Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик измерителей.

Характеристики встроенного ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
