Поверка манометров деформационных PGT в Иркутске
Назначение: для измерений давления газообразных или жидких измеряемых сред.
Поверка манометров деформационных PGT
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (трубчатой пружины), перемещение которого с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы прибора.
Основным узлом измерительной системы манометров является трубчатая пружина. При возрастании давления пружина разгибается и перемещение ее свободного конца с помощью передаточного механизма преобразуется во вращение показывающей стрелки относительно циферблата манометра.
Манометры отличаются характеристиками, материалами и конструкцией.

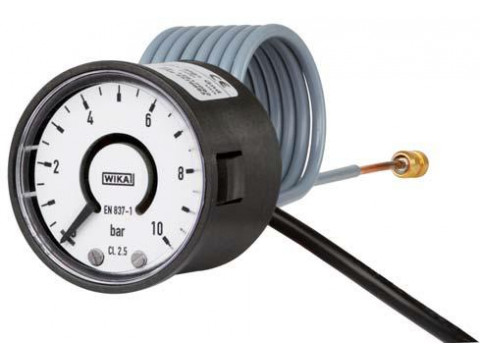

Модификации Р0Т01, Р0Т02, Р0Т10 имеют пластиковый корпус номинального размера 40 мм. Р0Т02 дополнительно имеет крепежи для установки в приборную панель. Р0Т02 имеет капилляр для присоединения к месту отбора давления, а Р0Т01 — стандартный резьбовой штуцер. Выходной сигнал манометров — логометрический, манометр Р0Т02 может иметь также токовый выходной сигнал.
Манометры РОТ11, РОТ15 и РОТ21 имеют корпус из нержавеющей стали и кабель электрического подключения. Длина кабеля может указываться при заказе. Данные манометры могут иметь различные выходные сигналы: логометрический, напряжение постоянного тока или сила постоянного тока.
Манометр РОТ23 имеет два исполнения, отличающихся размером корпуса. Исполнение с номинальным размером корпуса 63 мм может иметь встроенный электрический кабель или разъем для его подключения. Выходной сигнал для данной модификации -токовый. Исполнение с номинальными размерами корпуса 100 и 160 мм может иметь различные выходные сигналы: сигнал по напряжению или токовый сигнал. В обоих исполнениях предусмотрены дополнительные элементы безопасности, такие, как перегородка между циферблатом и механизмом, а также устройство сброса давления среды через заднюю стенку.
Манометры РОТ43 и РОТ43НР могут изготавливаться с частями, контактирующими с измеряемой средой, выполненными с покрытием из специальных материалов и сплавов. Это позволяет использовать их для измерения различных сред, в том числе агрессивных, абразивных, высоковязких, в химической, перерабатывающей, нефтяной и других отраслях промышленности. Манометры РОТ43 и РОТ43НР обладают повышенной стойкостью к перегрузкам давлением: РОТ43 — 5-ти кратная допустимая перегрузка, но не более 4 МПа, РОТ43НР — до 40 МПа, в зависимости от исполнения. Корпуса могут заполняться демпфирующей жидкостью для эксплуатации в условиях повышенной вибрации.
Могут быть предусмотрены дополнительные элементы безопасности, такие, как перегородка между циферблатом и механизмом, а также устройство сброса давления среды через заднюю стенку. Могут иметь различные выходные сигналы: сигнал по напряжению или токовый сигнал.
Манометр РОТ63НР применяется для измерения низкого избыточного давления до 10 кПа. Изготавливается из нержавеющей стали. Части, контактирующие с измеряемой средой, могут быть выполнены из специальных материалов и сплавов, что позволяет использовать приборы для измерения различных сред, в том числе агрессивных. Манометр PGT63HP обладает повышенной стойкостью к перегрузкам давлением. Может иметь различные выходные сигналы: сигнал по напряжению или токовый сигнал.
Манометр АPGТ43 применяется для измерения абсолютного давления. Изготавливается из нержавеющей стали. Части, контактирующие с измеряемой средой, могут быть выполнены из специальных материалов и сплавов, что позволяет использовать приборы для измерения различных сред, в том числе агрессивных. Корпус может заполняться демпфирующей жидкостью для эксплуатации в условиях повышенной вибрации. Может иметь различные выходные сигналы: сигнал по напряжению или токовый сигнал.
Поверка осуществляется по методике МП 25511-0019-2012 «Манометры деформационные РGT модификаций PGTO1, PGTO2, PG^0, PG^1, PG^5, PGT21, PGT23, PGТ43, РGТ43НР, PGТ63НР, APGТ43. Методика поверки» утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева » 15.10.2012 г.
Основные средства поверки:
- грузопоршневые манометры избыточного давления МП-2,5; МП-6; МП-60; МП-600 классов точности 0,02 и 0,05, по ГОСТ 8291-83;
- барометры БОП-1М, БРС-1М;
- вольтметр цифровой универсальный В7-34А
- калибратор тока программируемый П-321
Сведения о методах измерений
- приведены в паспорте »Манометры деформационные PGT модификаций PGTO1, PGTO2, PG™, PG^1, PG^5, PGT21, PGT23, PGТ43, РGТ43НР, PGТ63НР, APGТ43M.
Нормативные и технические документы, устанавливающие требования к манометрам деформационным FGT модификации PGT01, PGT02, PGT10, PGT11, PG15, PGT21, PGT23, PGT43, PGT43HP, PGT63HP, APGT43
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
- ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
- ГОСТ 8.223-76 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102 + 4000 • 102 Па»;
- ГОСТ 8.187-76 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па»;
- Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.
