Поверка преобразователей давления измерительных P-10, P-11, DP-10, LH-20 в Иркутске
Назначение: для измерения и непрерывного преобразования избыточного, абсолютного или разности давления газообразных и жидких сред в нормированный аналоговый выходной сигнал постоянного тока.

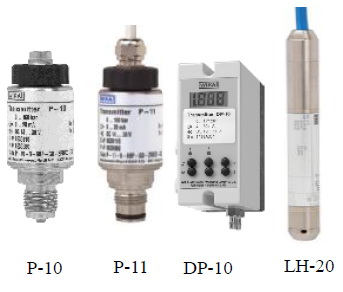

Поверка преобразователей давления измерительных P-10, P-11, DP-10, LH-20
Принцип действия преобразователей основан на упругой деформации чувствительного элемента. Измеряемое давление вызывает прогиб мембраны преобразователя, что приводит к изменению электрического сопротивления тензорезистивного или пьезорезистивного чувствительного элемента, находящегося в контакте с мембраной. Изменение сопротивления чувствительного элемента преобразуется в нормированный выходной сигнал постоянного тока или напряжения, пропорциональный давлению. Результаты измерений могут отображаться на жидкокристаллическом дисплее, а также передаваться через интерфейс на компьютер.
Модификации преобразователей давления отличаются метрологическими характеристиками и исполнением.
Модификация P-10 имеет стандартный резьбовой штуцер для присоединения к источнику давления.
Модификация Р-11 имеет внешнюю мембрану и применяется для измерения давления сред, которые могут засорить внутреннюю полость стандартного штуцера.
Преобразователь модификации DP-10 предназначен для измерения давления чистых, сухих, не агрессивных газов и воздуха. Корпус производится из пластика и имеет жидкокристаллический дисплей. Подключение источника давления производится гибкими шлангами к штуцерам преобразователя.
Поверка осуществляется по МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- грузопоршневые манометры МП-2,5, МП-6, МП-60, МП-600, МП-2500 классов точности 0,02 и 0,05 по ГОСТ 8291-83;
- грузопоршневой манометр абсолютного давления МПА-15, диапазон измерений 0,3…400 кПа, класс точности 0,01;
- задатчики давления «Воздух-250», «Воздух-1,6», «Воздух-2,5», классов точности 0.02.и 0,05.
Сведения о методах измерений
- приведены в паспортах на преобразователи давления измерительные P-10, P-11, DP-10, LH-20.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным P-10, P-11, DP-10, LH-20
- ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».
- ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств для средств измерений избыточного давления до 250 МПа»;
- ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 102 г 4000 1 02 Па».
- ГОСТ 8.187-76 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па»;
- МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
- Техническая документация фирмы — изготовителя.
