Поверка преобразователей JUXTA серий VJ, U, M в Иркутске
Назначение: для измерения сигналов силы и напряжения постоянного тока, силы и напряжения переменного тока, сопротивления, частоты импульсов, сигналов от термопар и термопреобразователей сопротивления и дальнейшего их преобразования в аналоговые сигналы стандартных диапазонов, в частоту следования импульсов.
Поверка преобразователей JUXTA серий VJ, U, M

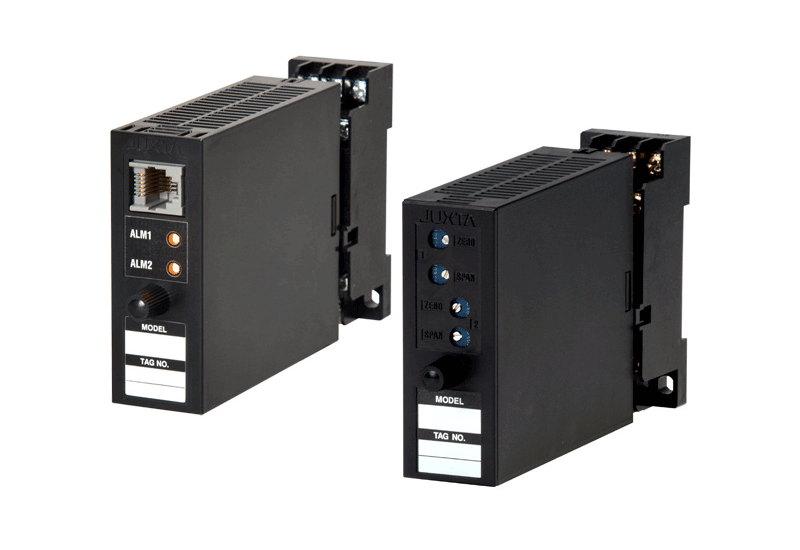

Преобразователи JUXTA серий VJ, U, M представляют собой серии интеллектуальных микропроцессорных преобразователей сигналов, выполненных в едином конструктивном исполнении. Серия VJ включает в себя преобразователи аналоговых сигналов, в том числе с функцией питания внешних устройств, с вычислительными функциями, преобразователи импульсных сигналов и т. д. Серия U представлена аналоговыми позиционерами для регулирующей арматуры. Серия M представлена преобразователями аналоговых сигналов с вычислительными функциями. Большинство преобразователей позволяет обеспечить гальваническую развязку между входным и выходным сигналами.
Преобразователи серии VJ могут монтироваться как индивидуально, так и на общей монтажной основе VJCE, позволяющей объединять до 16 преобразователей. Основа имеет винтовые клеммы входных/выходных цепей и кабельный разъем для подключения систем управления CENTUM.
Интеллектуальный блок преобразователей дает возможность настраивать эти приборы с помощью персонального компьютера (требуется программное обеспечение VJ77), что значительно расширяет функциональные возможности преобразователей JUXTA.
Преобразователи отличаются по типам и количеству входных/выходных сигналов и функциональным возможностям.
Безопасность эксплуатации обеспечивается за счет электрического изолирования цепей.
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти преобразователей. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Поверка осуществляется в соответствии с документом МП 59309-14 «Преобразователи JUXTA серий VJ, U, M. Методика поверки», утверждённым ФГУП «ВНИИМС» 10.07.2014 г.
Перечень основных средств поверки:
- калибратор универсальный Н4-7 (Госреестр № 22125-01): воспроизведение силы постоянного тока: ± (0,004 % I + 0,0004 % 1П), воспроизведение напряжения постоянного тока: ± (0,002 % U + 0,00015 % Un); воспроизведение силы переменного тока: ± (0,03 % I + 0,005 % 1П), воспроизведение напряжения переменного тока: ± (0,004 % U + 0,0004 % иП);
- мультиметр цифровой FLUKE 8845A (Госреестр № 57943-14): измерение силы постоянного тока: ± (0,05 % I + 0,02 % 1П), измерение напряжения постоянного тока: ± (0,0035 % U + 0,0005 % иП);
- магазин сопротивлений Р4831-М1 (Госреестр № 48930-12), кл. т.0,02.
Допускается использование аналогичных средств поверки, имеющих метрологические характеристики не хуже, чем у заявленных.
Сведения о методах измерений
Методы измерений изложены в руководствах по эксплуатации на модели преобразователей.
Нормативные и технические документы, устанавливающие требования к преобразователям JUXTA серий VJ, U, M
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
- ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
- Общие технические условия.
- Техническая документация фирмы-изготовителя.
