Поверка рефлектометра оптического ТОПАЗ-9400 в Иркутске
Рефлектометры оптические серии ТОПАЗ-9400 (далее — рефлектометры) предназначены для измерения расстояния до мест неоднородностей и затухания методом обратного рассеяния, а также средней мощности оптического излучения и затухания в одномодовых и многомодовых оптических волокнах оптических кабелей. Поверка рефлектометра оптического ТОПАЗ-9400 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка рефлектометра оптического ТОПАЗ-9400

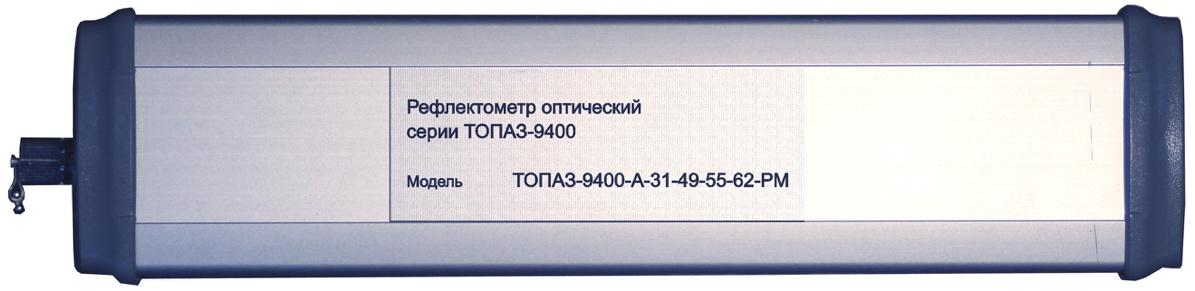

Конструктивно рефлектометры выполнены в ударопрочном металлическом корпусе, в котором размещены жидкокристаллический дисплей, микроконтроллер, фотоприемник с усилителем-преобразователем, аналого-цифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания.
В рефлектометрах реализованы три режима функционирования на нормируемых значениях длин волн 850, 1300, 1310, 1490, 1550 и 1625 нм: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее — источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов.
Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения.
Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический дисплей с подсветкой и индикатор питания. Боковые панели, на которых расположены оптические разъемы и гнездо подключения внешнего питания, изготовлены из ударопрочного пластика.
Рефлектометры имеют цифровую индикацию (жидкокристаллический дисплей), оптические разъемы для подключения оптического кабеля, 2 USB разъема, разъем питания.
Рефлектометры выпускаются в различных модификациях, отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя. Для идентификации модификаций применяются следующие условные обозначения:
- начальные буквы (А или В) в маркировке модификации, указывающие на отличие параметров фотоприемника и усилителя-преобразователя, от которых зависит динамический диапазон рефлектометров;
- совокупность группы десятичных цифр, указывающая количество источников излучения с соответствующими значениями длинами волн оптического излучения (обозначение 85-30-31-49-55-62 тождественно нормируемым значениям длин волн 850-1300-1310-1490-15501625 нм);
- сочетание букв (РМ или РМН), или их отсутствие в конце маркировки модификации, указывающее на наличие или отсутствии измерительного фотодиода, тип которого влияет на характеристики измерителя мощности.
Программное обеспечение
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.
Особенности ТОПАЗ-9400
- Три режима измерений: “Реальное время”, “Авто”, “Эксперт”
- Автоматический выбор параметров тестирования линии
- Автоматическая проверка качества подключаемых оптических разъемов
- Автоматическая проверка наличия оптического сигнала в измеряемом волокне
- До 4-х длин волн в одном приборе из ряда: 850/1300/1310/1490/1550/1625
- Возможность тестирования действующих («живых») линий на длине волны 1625 нм
- Высокое разрешение облегчает обнаружение и оценку дефектов в волокне
- Измеритель мощности, источник излучения и визуальный локатор повреждений в одном корпусе
- Измеритель мощности и источник в режиме идентификации длины волны совместимы с приборами ТОПАЗ-7000
- Запись в память более 1000 результатов измерений (файл в формате Bellcore / Telcordia)
- Формирование имени файла по шаблону
- Программное обеспечение для обработки и хранения данных измерений
- Обновление внутреннего ПО прибора через USB
- 5-дюймовый цветной дисплей с подсветкой и высоким разрешением
Поверка осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц длины и ослабления для световодов по ГОСТ 8.585-2013;
- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013;
- генератор оптический ОГ-2-2/Б (рег. № 44918-10);
- осциллограф цифровой TDS3052C (рег. № 41693-09).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Нормативные документы
ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ТУ 665850-100-94582333-2016 Рефлектометры оптические серии ТОПАЗ-9400. Технические условия
