Поверка токовых клещей MD 9235 в Иркутске

Клещи представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее. Поверка токовых клещей MD 9235 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Клещи выпускаются в следующих модификациях: MD 9210, MD 9220, MD 9225, MD 9230, MD 9235, MD 9240, MD 9250, MD 9272.

Модификации отличаются между собой набором выполняемых функций, видом детектора, метрологическими характеристиками и габаритами.

Для измерения напряжения и силы переменного тока в приборах использованы детекторы средневыпрямленных значений (модификация MD 9210) или истинных среднеквадратических (True RMS) значений (остальные модификации).

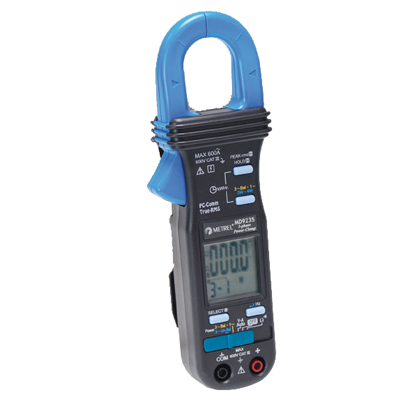

Поверка токовых клещей MD 9235

Измерение силы тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение напряжения, сопротивления, электрической емкости, частоты производится с помощью отдельных измерительных входов.

Измерение температуры осуществляется при помощи внешней термопары типа «К».

По измеренным мгновенным значениям входных сигналов напряжения и тока клещи модификаций MD 9235, MD 9250, MD 9272 вычисляют параметры электрической мощности (активную, реактивную, полную мощности, коэффициент мощности, суммарный коэффициент нелинейных искажений (THD), уровень гармонических составляющих напряжения и тока).

Выбор режимов работы клещей осуществляется при помощи ползункового (или поворотного) переключателя функций и функциональных кнопок. Результаты измерений отображаются на ЖК-дисплее. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК через COM-порт (опция).

Особенности токовых клещей Metrel MD 9235:

• Измерение напряжения постоянного и переменного тока;
• Измерение напряжения переменного тока;
• Измерение сопротивления;
• Измерение частоты;
• Проверка цепи на обрыв (звуковая сигнализация);
• Измерение мощности, коэффициента мощности.

Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания измеренного значения, перегрузки, автоматического/ручного выбора диапазона измерений, проверки целостности цепи и проверки диодов.

На лицевой панели корпуса размещены переключатель функций, функциональные кнопки, ЖК-дисплей, разъемы для подключения измерительных кабелей.

На задней панели размещен батарейный отсек.

Для предотвращения несанкционированного доступа винты крепления корпуса приборов пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
