Поверка угольника лекального УЛП 60х40 кл.1 ЧИЗ в Иркутске
Назначение: для измерения прямых углов.
Поверка угольника лекального УЛП 60х40 кл.1 ЧИЗ

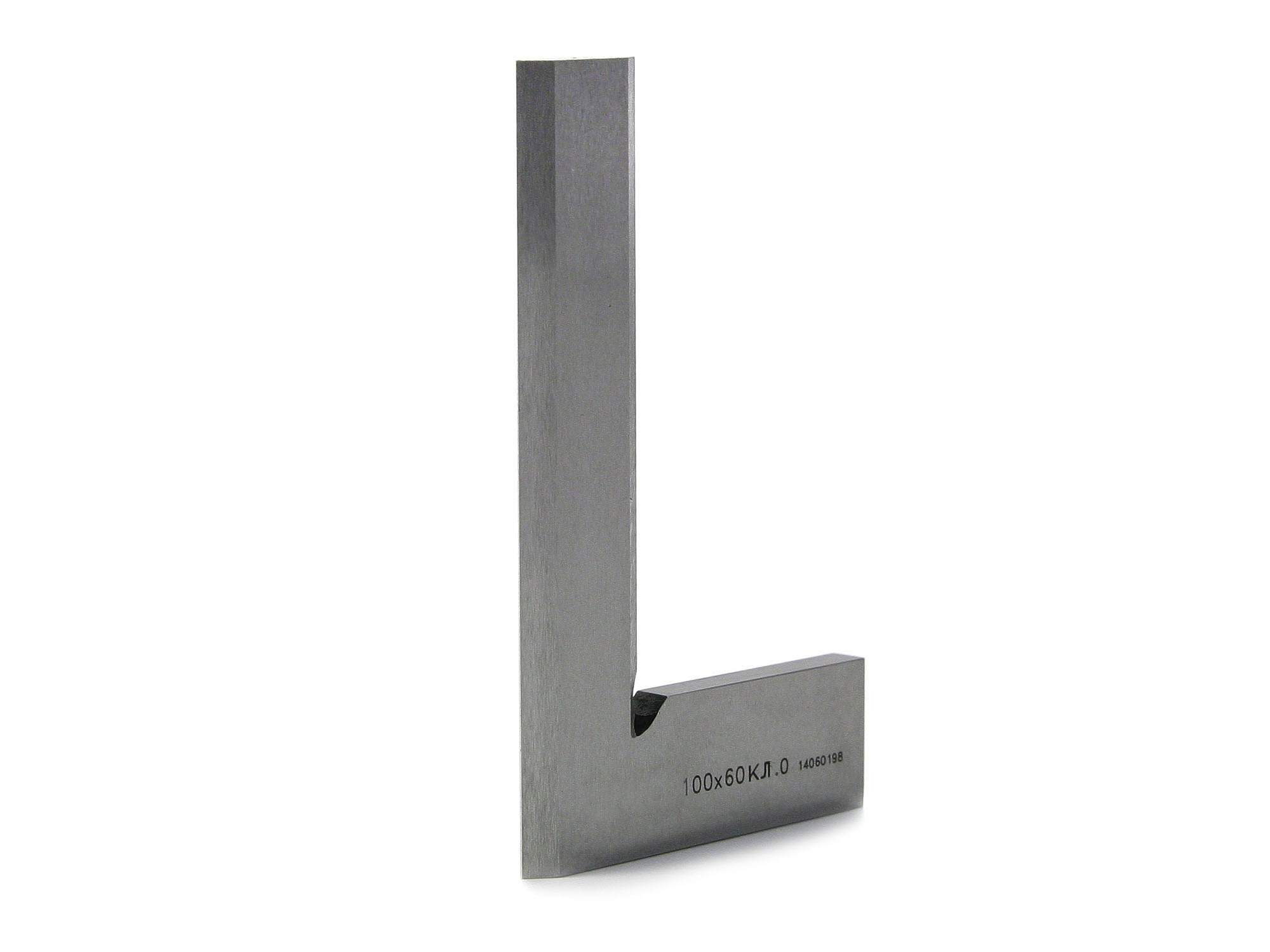

Конструктивно угольники представляют собой единую цельную деталь, вырубленную из листовой качественной инструментальной стали с последующей термической и механической обработкой.
Стороны угольников имеют по две доведенные плоские поверхности, образующие внутренний и наружный рабочие углы. Длинная сторона выполнена с двусторонними скосами и боковые поверхности имеют ножевидную форму, что дает возможность определения отклонения от перпендикулярности «на просвет».
Угольники изготавливаются 0-го и 1-го класса точности. Применяются при слесарно-сборочных и лекальных работах для измерения отклонения от перпендикулярности расположения деталей или каких-либо поверхностей.
Поверка осуществляется по документу МИ 1799-87 «Методические указания. Угольники поверочные 90°. Методика контроля».
Основные средства поверки:
- поверочная плита 0-го класса точности;
- угольник типа УЛЦ 0-го класса точности.
Сведения о методах измерений
содержатся в паспорте средства измерения.
Нормативные и технические документы устанавливающие требования к угольникам поверочным 90° лекальным плоским типа УЛП
- ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия»
