Поверка ультразвукового толщиномера УТ-111 в Иркутске

Толщиномеры ультразвуковые УТ-111 (далее по тексту — толщиномеры) предназначены для ручного контактного измерения толщины изделий из различных материалов. Поверка ультразвукового толщиномера УТ-111 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка ультразвукового толщиномера УТ-111

Принцип действия толщиномера основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля, в котором используются свойства ультразвука отражаться от границы раздела сред с разными акустическими сопротивлениями.

Ультразвуковой импульс распространяется в изделии до противоположной поверхности, отражается от нее, распространяется в обратном направлении и, пройдя линию задержки (призму), принимается преобразователем. Полученные электрические сигналы усиливаются приемно-акустическим трактом толщиномера, преобразуются в цифровую форму и отображаются на дисплее в виде значения измеренной толщины в миллиметрах.

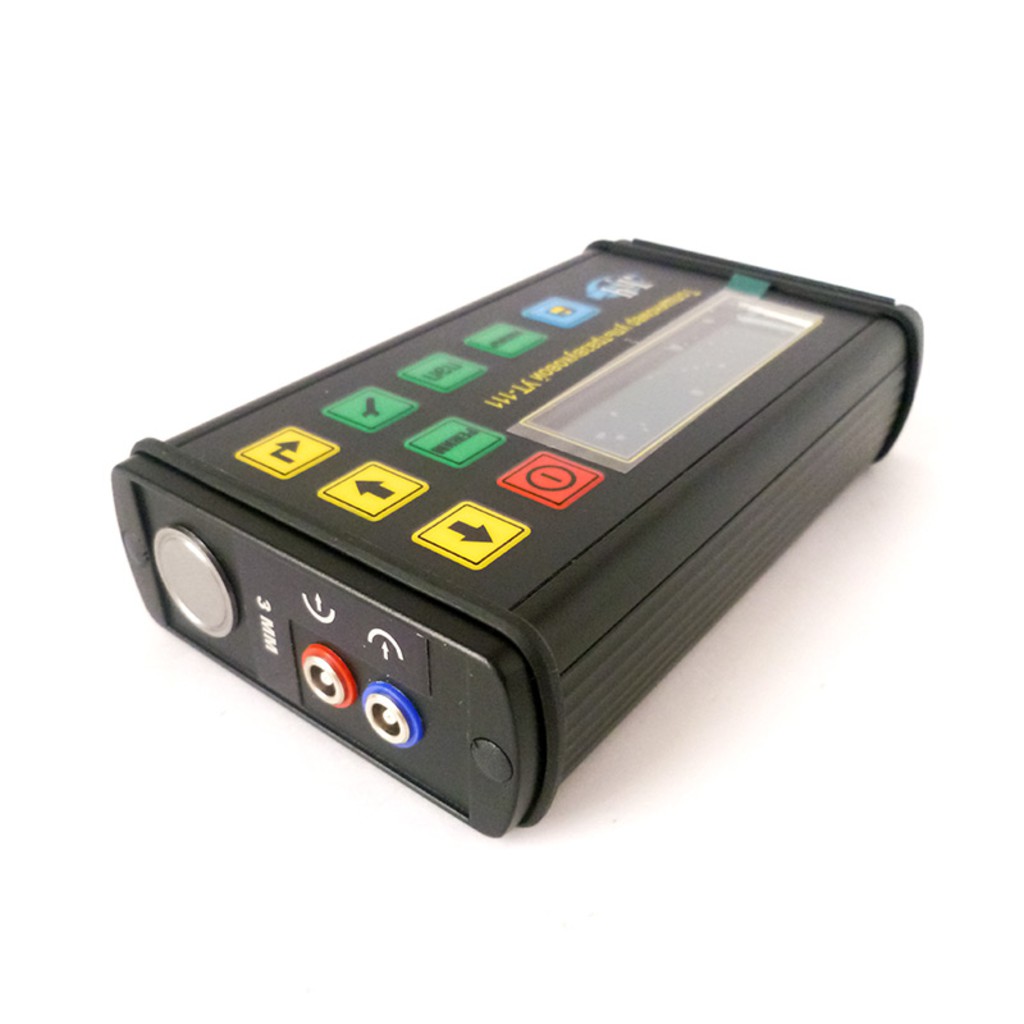

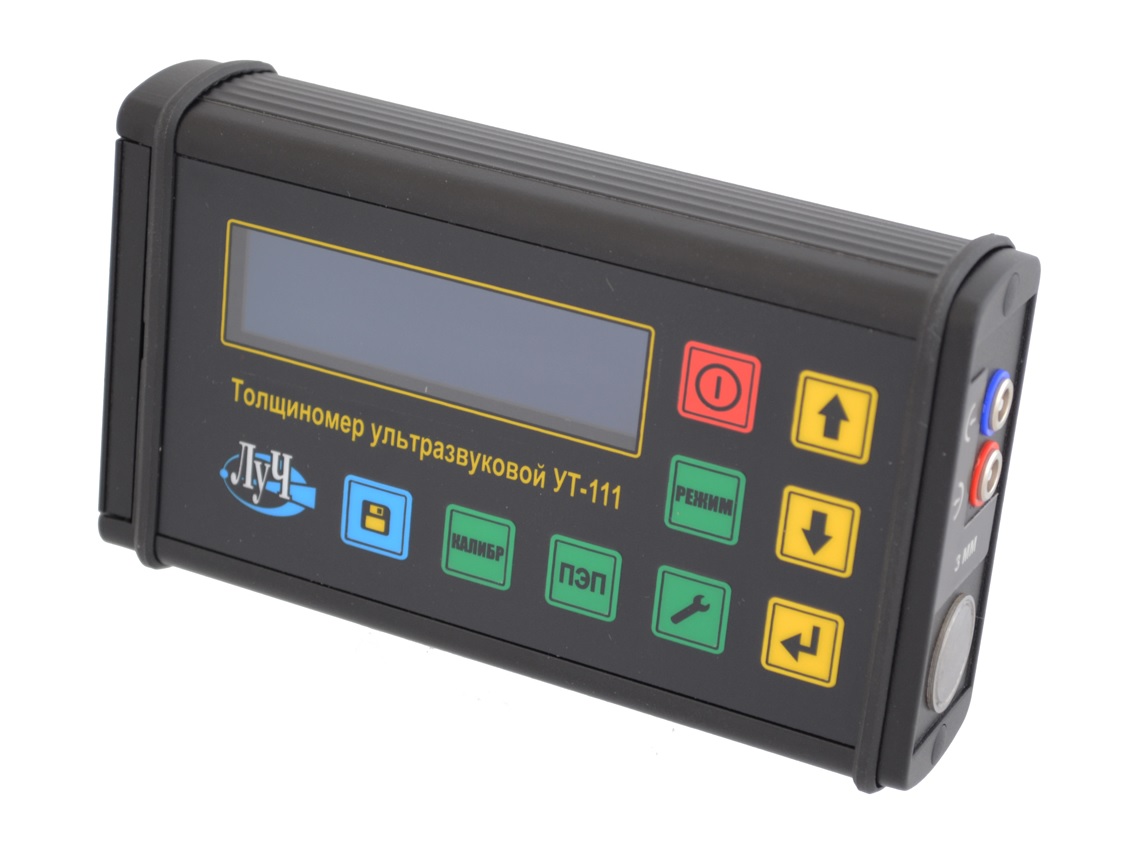

Конструктивно толщиномер состоит из электронного блока и подключенного к нему ультразвукового преобразователя.

Программное обеспечение

В толщиномерах установлено программное обеспечение, которое выполнят функции управления, сбора и обработки данных и визуализации результатов измерений.

Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.

Защита программного обеспечения толщиномеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Особенности ультразвукового толщиномера УТ-111:

• память на 10 настроек;
• измерение толщины полимерных, композиционных материалов и льда;
• модификация для подводных работ ;
• 5 режимов измерений: обычный, дифференциальный (измерение отклонений от заданного размера), сканирование («захват» и индикация минимального значения толщины при движении преобразователя по поверхности), нониус, разбраковка по толщине) ;
• работа с высокотемпературными преобразователем до 300 °С;
• работа с совмещённым преобразователем;
• регулировка чувствительности ;
• сигнализация допустимого утонения объекта контроля;
• яркий контрастный дисплей ;
• встроенная память и выход на персональный компьютер (порт USB);
• прочный алюминиевый корпус для тяжёлых условий эксплуатации;
• возможность заряда аккумуляторной батареи через порт USB компьютера;

ПРОВЕДЕНИЕ ПОВЕРКИ

1. Внешний осмотр

При внешнем осмотре проверяется:

• соответствие комплектности поверяемого толщиномера технической документации, утвержденной в установленном порядке;

• отсутствие на корпусе толщиномера и преобразователях механических повреждений, влияющих на работоспособность.

2 Опробование

При опробовании включают толщиномер, проверяют работоспособность органов управления и источников питания. Проверяют функционирование системы индикации. Проверяют работоспособность толщиномера при калибровке.

3 Проверка идентификационных данных программного обеспечения

Провести идентификацию программного обеспечения (ПО) по следующей методике:

• проверить цифровой идентификатор программного обеспечения и его версию;
• проверить идентификационное наименование программного обеспечения и его версию;
• установить уровень защиты ПО в соответствии с Р 50.2.077-2014.

Толщиномер считается годным, если идентификационные данные соответствуют Таблице 3, а уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
