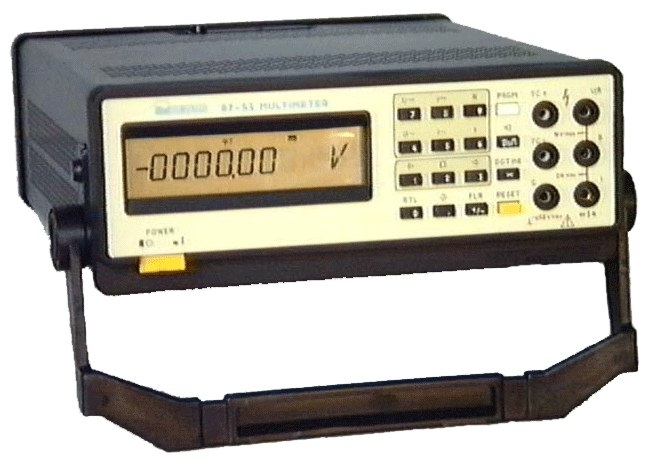

Поверка вольтметра универсального В7-53, В7-53/1 в Иркутске
Назначение: для обеспечения измерений различных электрических величин при настройке, проверке и эксплуатации средств измерений. В7-53 может работать как автономно, так и в составе измерительных систем, В7-53/1 — работает автономно. Вольтметр допускает математическую обработку результатов измерений по программам, заложенным в вольтметре В7-53. Принцип действия вольтметра заключается в преобразовании измеряемой величины в нормированное значение постоянного напряжения с последующим его преобразованием методом широтно-импульсной модуляции и вычислении значения измеряемойвеличины с учетом коэффициентов, полученных при калибровке вольтметра. При измерении временных характеристик переменного напряжения (частота, период) входной сигнал преобразуется в последовательность прямоугольных импульсов с последующим подсчетом их числа за единицу времени или числа импульсовэталонной частоты за период их следования.
Поверка вольтметра универсального В7-53, В7-53/1
Принцип действия вольтметра заключается в преобразовании измеряемой величины в нормированное значение постоянного напряжения от 0 до 2,4 В с последующим его преобразованием методом широтно-импульсной модуляции и вычисления значения измеряемой величины с учетом коэффициентов, полученных при калибровке вольтметра. При измерении временных характеристик переменного напряжения (частота, период) входной сигнал преобразуется в последовательность прямоугольных импульсов с последующим подсчетом их числа за единицу времени или число импульсов эталонной частоты за период их следования.
Вольтметры выпускаются в двух модификациях: В7-53, В7-53/1.Вольтметр В7-53 имеет выход в канал общего пользования (КОП), в вольтметре В-5 3/1 выход в КОП отсутствует.
Вольтметры обеспечены самодиагностированием на уровне составных частей.
Поверка вольтметров В7-53, В7-53/1 осуществляется по разделу 1 «Методика поверки» , УШЯИ. 411182.003 ТО 1, утвержденному ГЦИ СИ «ВНИИМ им. Д. И. Менделеева» в июле 2005 г.
Основные средства поверки:
- Калибратор- вольтметр В 1—28
- Осциллограф универсальный С 1-127
- Генератор точны х импульсов Г5-75
- Мера электрического сопротивления РЗ030
- магазин сопротивления Р40102
- Вольтметр цифровой широкополосны й ВК3-б1
Межповерочны й интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1.10-16 — 30 А.
- ГОСТ 5.027-2001 .ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8. 028-86.ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- ГОСТ 8.132-74. ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока 0,04…..300 А в диапазоне частот 0,1. . . .3 00 МГц.
- Технические условия У1IГЯИ.411182.003-91 ТУ
